Система охлаждения УИГ-120T (градирня)

По запросу

цена с НДС

ЦЕНА НЕ ЗАВИСИТ ОТ КУРСА РУБЛЯ₽

Сделано в России🇷🇺

Общее описание

Градирни серии УИГ — современные двухконтурные системы оборотного водоснабжения для эффективного охлаждения индукционного оборудования средней и большой мощности.

Оборудование применяется для охлаждения полного плавильного комплекса: индукционных плавильных печей, тиристорных и транзисторных преобразователей частоты, индукторов, высокочастотных нагревательных установок и другого энергоёмкого промышленного оборудования. Система обеспечивает стабильный температурный режим, продлевает срок службы оборудования и снижает риск аварийных остановок производства.

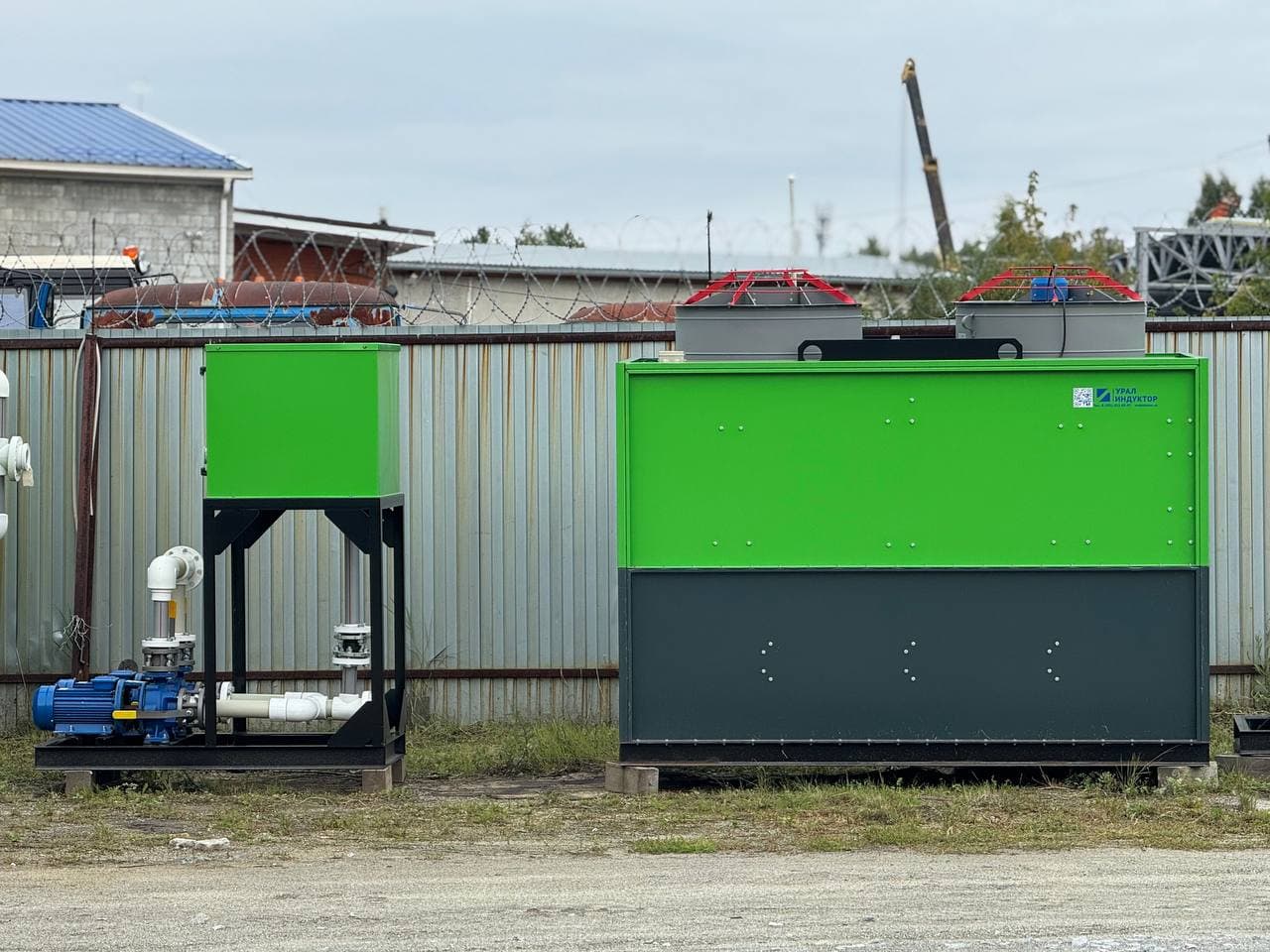

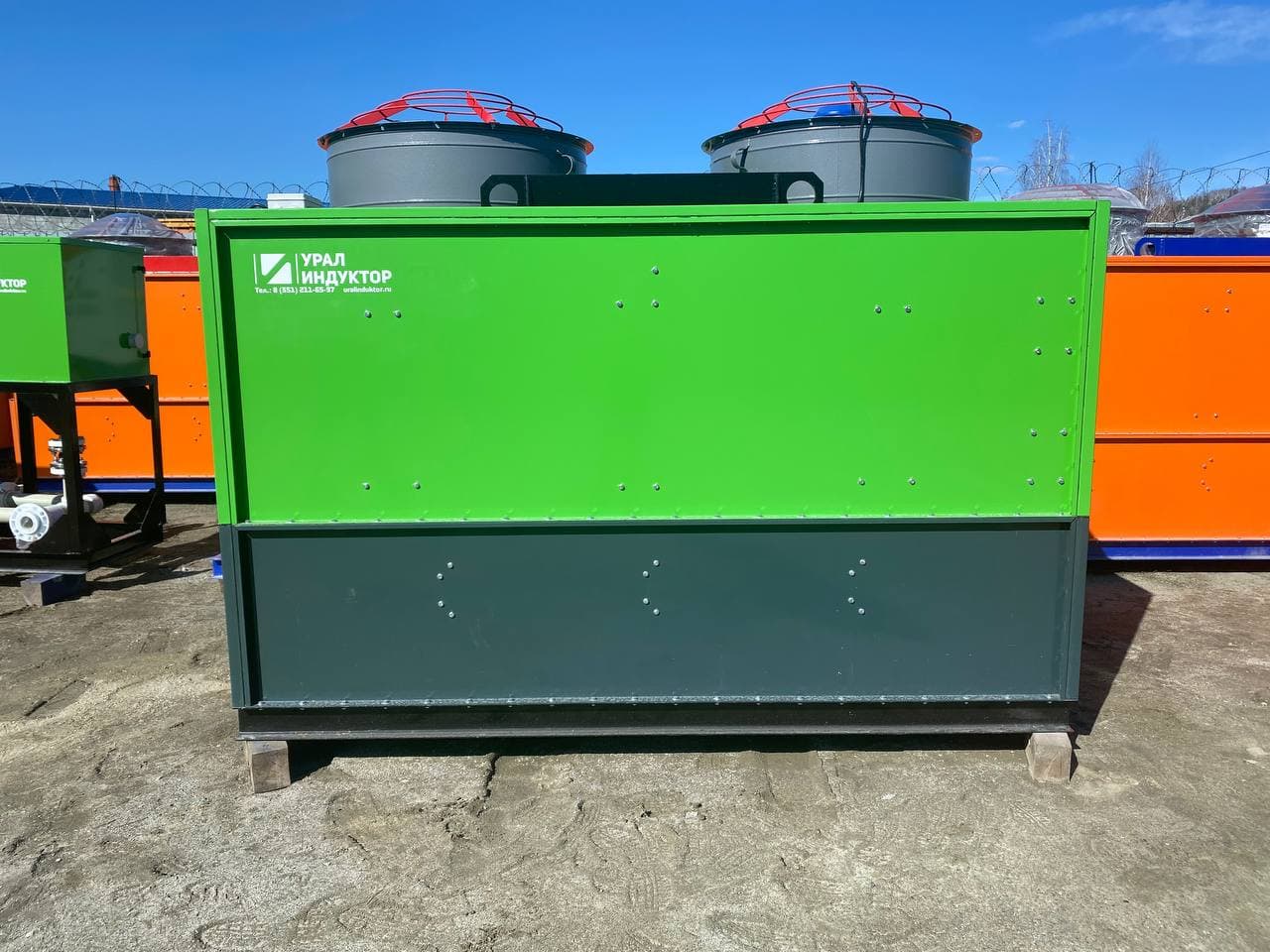

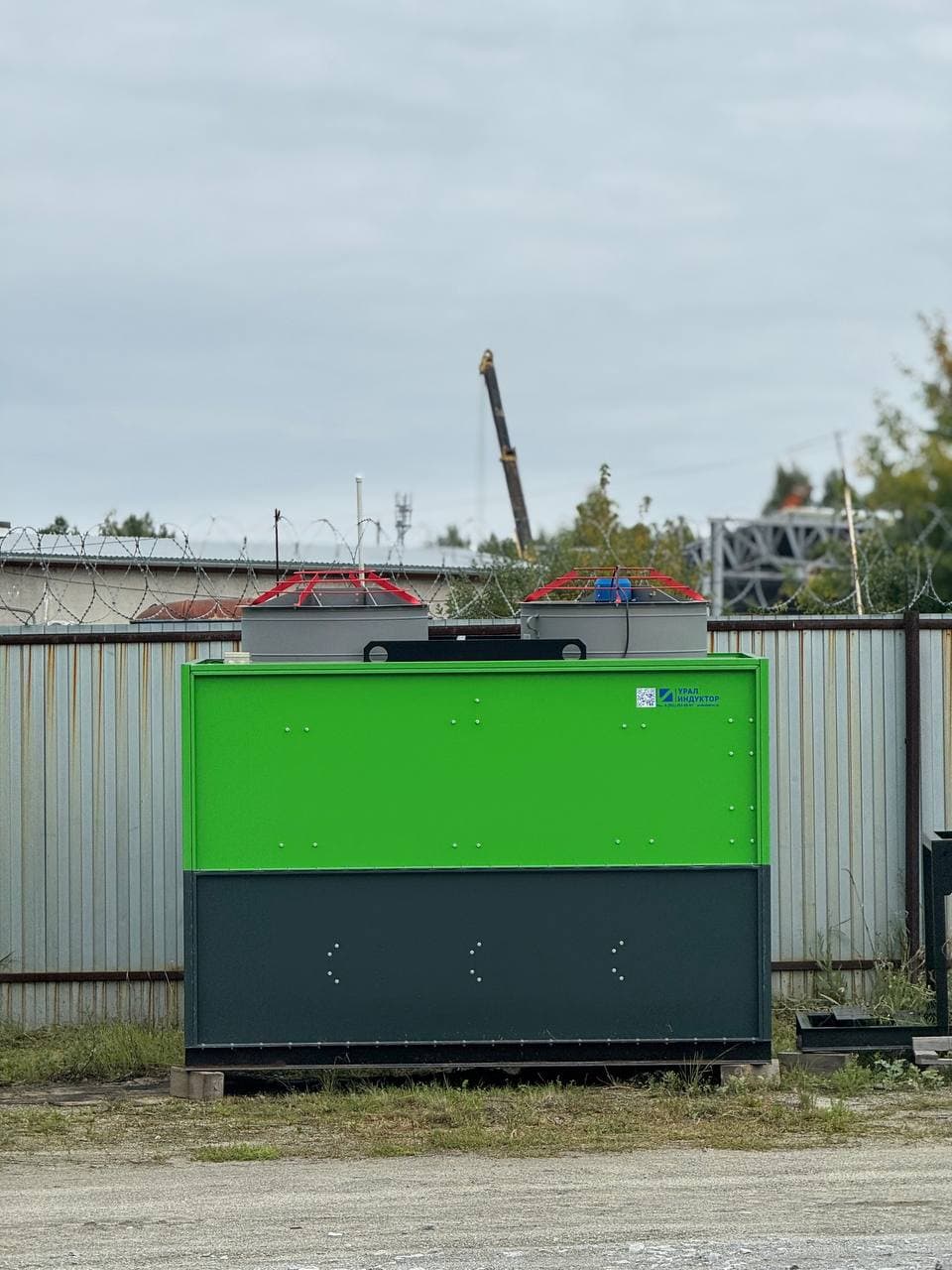

Конструкция градирни — прочный сварной каркас прямоугольной формы с антикоррозионной защитой и высококачественным порошковым покрытием. Все элементы рассчитаны на длительную эксплуатацию в условиях металлургических, машиностроительных и литейных производств.

Оборудование разработано и производится в России с использованием отечественных комплектующих — это обеспечивает высокую надёжность, доступность запасных частей и независимость от импортных поставок.

Противоточный теплообмен

Градирня серии УИГ работает по принципу противоточного теплообмена между атмосферным воздухом и охлаждающей жидкостью.

Отвод тепла осуществляется за счёт комбинации конвективного теплообмена и испарительного охлаждения, что позволяет достигать высокой эффективности при относительно низком энергопотреблении.

В зависимости от условий эксплуатации и тепловой нагрузки система автоматически выбирает оптимальный режим работы, поддерживая стабильную температуру охлаждающей жидкости и экономно расходуя электроэнергию.

Энергосберегающий режим

Воздушное охлаждение

Охлаждение осуществляется исключительно за счёт работы вентиляторов, обеспечивающих интенсивный поток воздуха через теплообменные поверхности.

При высокой нагрузке

Комбинированное воздушно-водяное

При повышении тепловой нагрузки автоматически подключается система орошения теплообменника — это значительно увеличивает эффективность отвода тепла и поддерживает стабильную температуру даже при максимальной нагрузке.

2 Независимых контура охлаждения

×2–3 Эффективность теплообмена

−80% Меньше образования накипи

Россия Полностью отечественное производство

Почему выбирают градирни серии УИГ

Полностью российское производство

Градирни проектируются и изготавливаются на собственном производстве в России. Основные узлы и комплектующие произведены отечественными предприятиями.

независимость от импортных поставок
минимальные сроки изготовления
наличие запасных частей на складе
оперативное сервисное обслуживание
адаптация оборудования под требования заказчика

Высокоэффективный теплообменник

В конструкции используется теплообменник на основе гофрированных труб из нержавеющей стали. В сравнении с гладкими трубами это обеспечивает:

увеличение эффективности теплообмена в 2–3 раза
снижение гидравлического сопротивления
эффект самоочистки внутренней поверхности
уменьшение образования накипи до 80%
увеличение срока службы оборудования

Повышенная надёжность конструкции

Для изготовления основных элементов применяются коррозионностойкие материалы промышленного исполнения:

теплообменники из нержавеющей стали
коллекторы из нержавеющих материалов
трубопроводы из нержавеющей стали
модульные радиаторы на резьбовых соединениях
усиленный сварной корпус промышленного исполнения

Современная система автоматизации

Градирни оснащаются шкафом управления промышленного класса с уровнем защиты IP56 для надёжной работы в тяжёлых условиях. Система контроля включает:

датчик температуры верхнего коллектора
электронный датчик уровня воды в бассейне
контроль работы насосов
световую и звуковую сигнализацию расширительного бака
автоматическое управление режимами охлаждения

Увеличенная производительность

Для достижения максимальной эффективности охлаждения используется комплекс решений, повышающих отвод тепла и сберегающих воду.

вентиляторы увеличенной мощности (до 40% выше стандартных решений)
многоуровневая система орошения
дополнительные контуры распыления воды для крупных моделей
каплеулавливатели, предотвращающие потери воды

Два независимых контура охлаждения

Контур 01

Внешний контур охлаждения

Отвечает за отвод тепла в окружающую среду. Большой резервуар расположен в нижней части установки и заполнен технической водой по ГОСТ Р 51232-98. Через систему форсунок вода подаётся на поверхность теплообменника и охлаждается воздушным потоком вентиляторов.

Вентиляторы

Теплообменик

Насос

Шкаф управления

Контур 02

Внутренний контур охлаждения

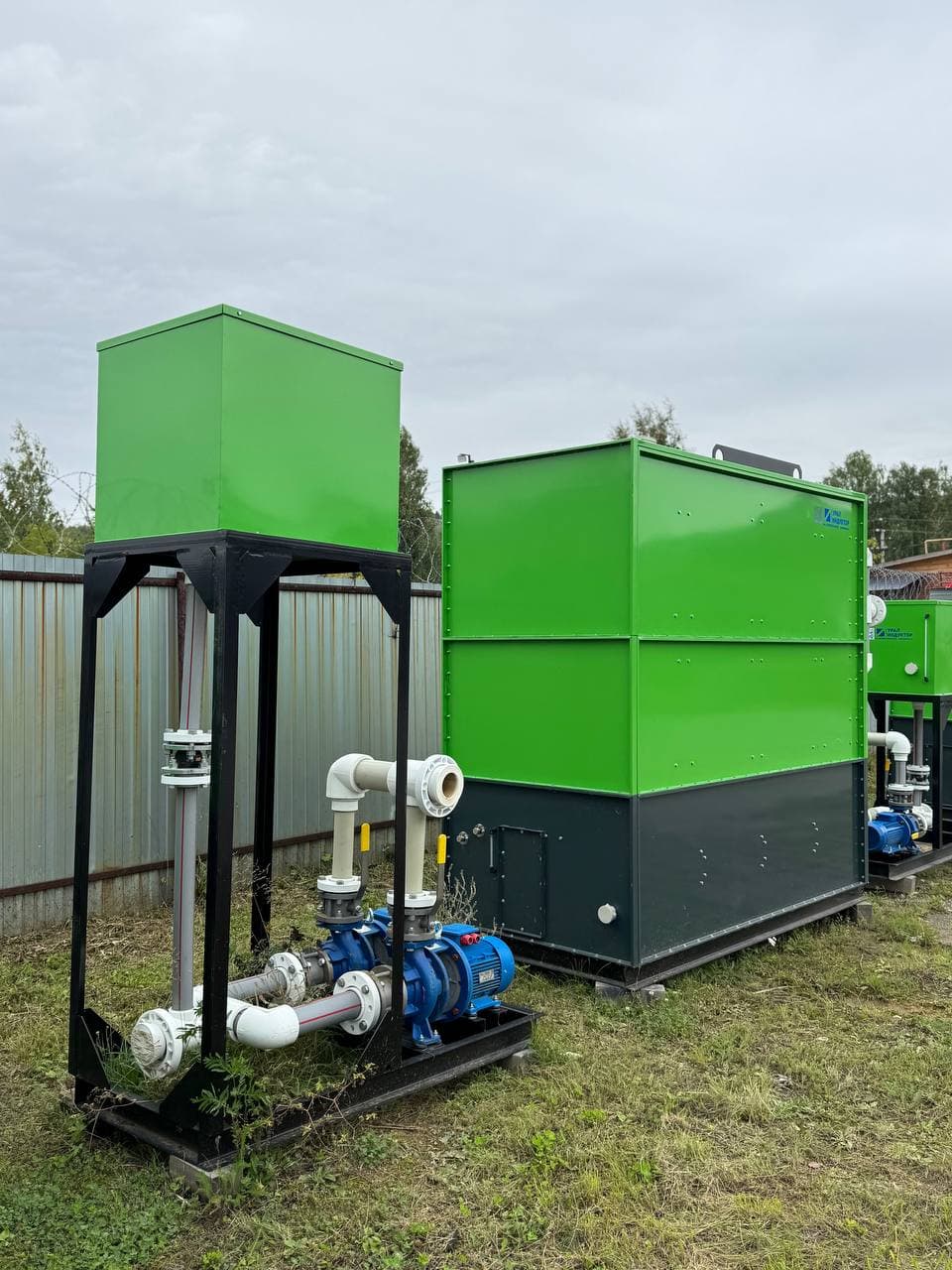

Обеспечивает циркуляцию охлаждающей жидкости непосредственно через оборудование заказчика. В качестве теплоносителя используется дистиллированная вода либо водно-гликолевая смесь для эксплуатации при отрицательных температурах. Резервный насос обеспечивает бесперебойную работу даже в нештатных ситуациях.

Горловина залива

Фланец входа жидкости

Трубка контроля уровня жидкости

Основной и резервный насос

Индивидуальное изготовление

Предприятие выполняет полный цикл работ — от проектирования до ввода в эксплуатацию. Градирни серии УИГ изготавливаются по индивидуальному техническому заданию.

требуемая тепловая мощность
производительность системы
климатические условия эксплуатации
особенности охлаждаемого оборудования
требования к автоматизации и диспетчеризации

Благодаря собственному производству обеспечиваются гибкость проектирования, высокое качество изготовления и полная техническая поддержка на протяжении всего срока службы оборудования. Градирни серии УИГ — надёжное российское решение, сочетающее высокую производительность, энергоэффективность и максимальную эксплуатационную надёжность.

Гарантии

Гарантия 18 месяцев на оборудование собственного производства. Постгарантийное обслуживание, поставка запчастей и сервис — на постоянной основе.

Полностью российское производство и склад отечественных комплектующих обеспечивают оперативную поставку запасных частей и независимость от импорта.

Монтаж и пусконаладка

Шеф-монтаж и пусконаладку выполняет наша инженерная бригада на площадке заказчика: подключение контуров, настройка режимов охлаждения, проверка насосов, вентиляторов и автоматики, доведение градирни до рабочего состояния.

Сдача — по акту, с демонстрацией всех режимов работы и передачей паспортов узлов.
